布氏硬度计

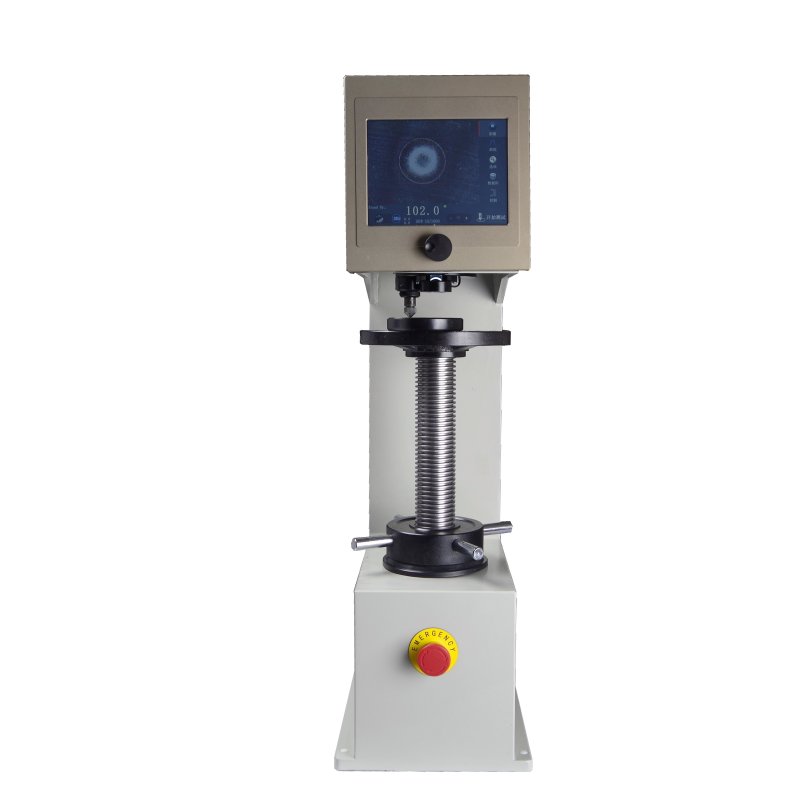

HBS-3000V-F“奥龙芯”免聚焦视觉布氏硬度计

“奥龙芯”免聚焦视觉布氏硬度计HBS-3000V-F主要用于测量材料的布氏硬度。采用的新的机架结构设计及全新“奥龙芯”操作系统、更直观的测量方法,它结构更加稳定,控制精度更高,省时省力,提高效率的同时精度也提高了一个数量级。 该机采用电子控制自动加荷,计算机软件编程,高倍率光学测量,光电传感等系统,采用高精度步控技术,保证试验力的加载无过冲。通过手动拟合压痕边缘,自动计算布氏硬度并显示在液晶屏上,读数精确,操作方便。

产品特点

高精密步控电加载技术,主试验力加载速度快,效率高

全新机械结构设计,机架结构坚固

视频实时测量、效果更佳、更准、更稳定

各项操作过程和试验结果的数据均可在屏幕上显示

高精度传感器配合奥龙芯控制系统,加载速度、卸载速度更迅速,更精准

采用独特的嵌入式视觉技术,测量操作简单,极大的减少人为误差,五分钟即能学会测量,不同的人测量的结果基本一致

可实现远程控制,操作简单

通过屏幕能调节测量光源强弱

测量压痕更稳定

能预置试验力保荷时间

极快的加载速度:试验力加载时间3.5—8秒

试验力精度高,力值的保压波动千分之二

全过程智能控制:分段施力、平滑变速、高精度高速步控等

实验结果的数据可通过打印机输出

加载完成后可直接测量,免手动聚焦


视觉系统特点

客观性:视觉系统具有客观性,分析结果不受主观影响

灰度分辨率高:人眼一般64灰阶,机器视觉可以高达256灰阶

嵌入式影像技术取代传统测量目镜,使用摄像头+显示屏模式,压痕图像,显示屏直接显示

视觉芯片类型:工业级专用高清摄像头

对比度、亮度、白平衡等调节一应俱全

视觉分析模式简化人工操作过程,减少人员操作疲劳,测量数据更直观、便捷

优化每个环节,相较于传统硬度计整体性能极大提升,时间节约50%



视觉系统相对目镜测量的优势

直接在需要进行测量的表面进行测量,不存在视觉误差。传统结构的硬度计采用目镜测量,刻度线与压痕不是在一个平面上,不同的视角下,刻度位置与压痕位置会产生视觉差,导致不同的视角和不同的人员测量结果有差异

测量精度高:不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右,而且存在机械回差,需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm,精度相对高,测量一致性好

可提供多种测量方式的二维同时测量,简化测量过程,提升测量速度

具备矩形切线测量法

无视觉疲劳,降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏,观察舒服不疲劳,而且可以多人同时测量



技术参数

产品型号

HBS-3000V-F

布氏标尺

HBW2.5/62.5、HBW2.5/187.5、HBW5/62.5、HBW5/125、HBW5/250、HBW5/750、HBW10/100、HBW10/125、HBW10/250、 HBW10/500、 HBW10/1000、HBW10/1500、HBW10/3000

试验力

62.5kgf、100kgf、125kgf、187.5kgf、250kgf、500kgf、750kgf、1000kgf、1500kgf、3000kgf

612.9N、980.7N、1226N、1839N、2452N、4903N、7355N、9807N、14710N、29420N

转换标尺

HRHV、HK等

测量单位

1µm

试验力保荷时间

0-60s

物镜和测头切换

自动

聚焦方式

免聚焦

硬度测试范围

8-650HBW

总放大倍数

20X

执行标准

JJG150,GB/T231,ISO6506

硬度读取

液晶显示

数据输出

内置打印机

电源

AC90-240V,50-60Hz

试件高度

240mm

压头中心到机体距离

160mm

外形尺寸(长宽高)

580*250*830

机器净重

140kg


标准配置

名称

数量

名称

数量

标准硬度块

3块

Ф2.5、5、10mm硬质合金球压头

1只

保险丝2A

3只

大、中、V型试台

1只

电源线

1根

打印机说明书

1份

产品使用说明书

1份

产品合格证

1份
