功能特点:
u 测试精度高,测量范围宽
u 可实现远程控制
u 上下限设置,超差报警
u 曲面修正,对柱面、球面测量结果自动修正
u 特殊设计的压头水平方向伸出,可以测量环状、管状等普通硬度计无法测量的零件,标准配置可测试小到内径40mm,定制压头可测试小到内径25mm
u 位移传感器分辨率0.1µm
u 硬度重复性精度0.5HR
u 高速步控,测试速度极快(1.75s)
u 操作方便,中英文界面可切换(可定制其他语言版本)
u 开机即用,无需安装砝码,安装调试方便
u 试验力自动修正,力值精度提高一个数量级
u 所有洛氏标尺,高、中、低三段硬度值自动修正
u 设置密码保护设置参数;保持更多的样品和试验信息
u 采用模块式设计,维修方便
产品提升:
“奥龙芯”全自动高速响应闭环传感器加载系统,实现高精度快速测试提升执行机构控制精度
原系统属于毫秒级控制系统,无法实现步控。
“奥龙芯”系统属于微秒级控制系统,可实现高速步控。
步控精度可达纳米级!
提升设备的综合性能,提高设备的检测精度以及速度
1.提升处理力传感器模拟信号的能力。换“眼”
2.提升处理整体数字信号的能力。换“芯”
3.提升位移测量的精度。换“耳”
4.提升电机控制的精度。换“手”
5.改善人机界面。换“脸”
对位移传感器设置专用的管理装置QEI
原主板无专用管理装置,CPU一定要在整个加载过程中不断亲自处理位移传感器信号。
设置专用管理装置后,CPU只需在开始和结束两个时间点上读取数据即可,加载过程CPU可集中资源管理力传感器和加载电机,使得控制更为快速,精度更高。
导入日本高精度磁栅位移传感器
原位移传感器为国产光栅位移传感器。存在一致性差,需要与设备进行配套选别的问题。
日本高精度位移传感器一致性高。受环境影响更小。寿命可达1亿5千万次以上。
传统电加荷洛氏硬度计力值加载过程慢,如果加载速度要控制在国标GBT230/T-91要求的8秒内,则会出现如图中红色曲线在试验力F总时不断的过冲和卸除来接近F总的现象。其导致的结果,一是硬度计一定要放慢试验的速度,造成检测时间过长;二是过冲现象一定程度上影响了试验精度。
本设备采用更先进适用的中央处理芯片,高速响应整个硬度试验的过程,每一次硬度试验的启动到结束,中央处理芯片会超高速的处理1.8万—3万组数据。将传统电加荷硬度计需要8秒才可以做到的加载动作,缩短到1.75秒(ISO6508-1:99统一了试验力施加时间为1~8s之内)。如图中蓝色曲线所示,实现加载过程的速度达到极速,加载到总试验力的过程中力值平滑无过冲, 提高了电加荷硬度计的加载速度和精度。
“奥龙芯”曲线详解 1.力值和压深曲线。
硬度计工作过程中,主芯片实时读取压力传感器、位移传感器数据,并将数据转换成曲线,图中曲线为28.3HRC硬度块的力值和压深曲线。 | |

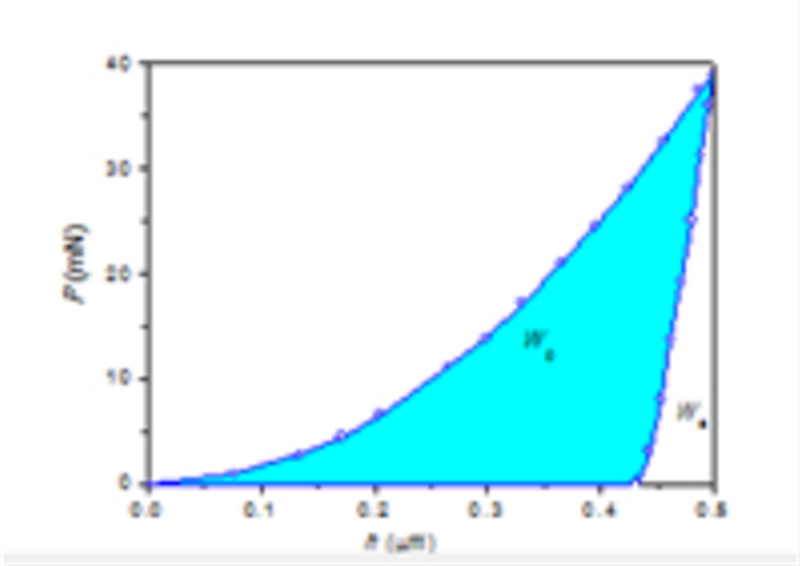

2.压力-压深曲线 检测过程中导出压力和压深的同步数据,自动生成压力-压深曲线,并得出阴影部分面积,以供弹性模量等研究。 |
精准的硬度修正
如标准硬度曲线是一条直线,如图中黑色线段。
传统电动数显硬度计的硬度自动修正如图中黄色线段,修正一般分三段,且仅在标定点附近与标准硬度基本吻合,离标定点越远硬度值相差越大。
经过“奥龙芯”控制方法的进一步改造提升,机器原始硬度曲线如图中红色线段。对整个量程的硬度修正给一个共同的系数,硬度曲线将会提升到标准硬度曲线相吻合的状态,经实验得出结论:给定一个共同系数后,不做任何区间修正,对24HRC、48HRC和63HRC标准硬度块进行硬度测试,其与标准块硬度分别是24HRC误差为0.9HRC,48HRC误差为0.2HRC,63HRC误差为0.8HRC。
现把整个硬度区间划分为8个以上硬度修正区间,如图中蓝色线段,此修正方法细化整个硬度区间,将电动数显硬度计的硬度修正简单化、精准化。
技术参数

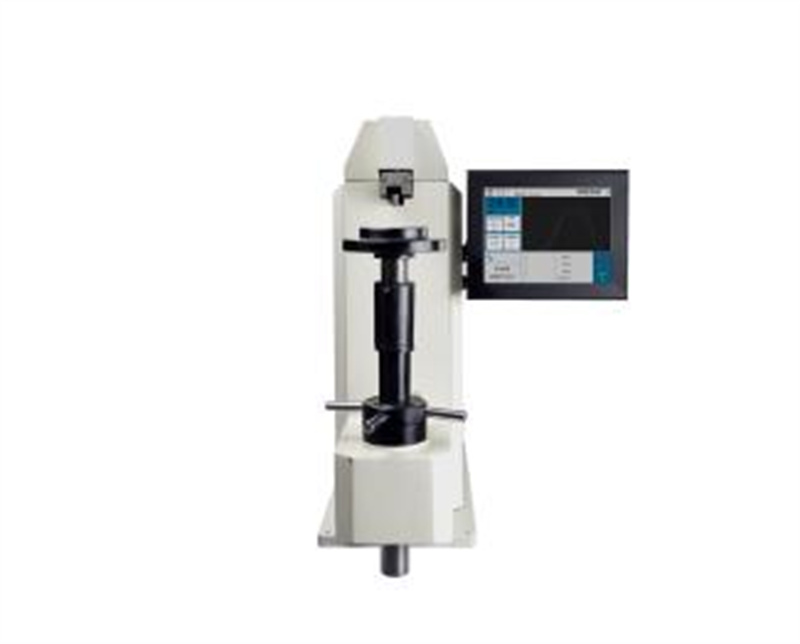

型号 | HRS-150X | HRS-45X | HRS-150/45X |
洛氏初试验力 | 10kgf | 3kgf | 3kgf、10kgf |
98.07N | 29.4N | 29.4N、98N | |
洛氏总试验力 | 60kgf、100kgf、150kgf | 15kgf、30kgf、45kgf | 15kgf、30kgf、45kgf、60kgf、100kgf、150kgf |
588.4N、980.7N、1471N | 147.1N、294.2N、441.3N | 147.1N、294.2N、441.3N、588.4N、980.7N、1471N | |
洛氏标尺 | HRA HRB HRC HRD HRE HRF HRG HRH HRK HRL HRM HRP HRR HRS HRV | HR15N HR30N HR45N HR15T HR30T HR45T HR15W HR30W HR45W HR15X HR30X HR45X HR15Y HR30Y HR45Y | HRA HRB HRC HRD HRE HRF HRG HRH HRK HRL HRM HRP HRR HRS HRV HR15N HR30N HR45N HR15T HR30T HR45T HR15W HR30W HR45W HR15X HR30X HR45X HR15Y HR30Y HR45Y |
测试范围 | HRA:20-95、HRB:10-100、HRC:10-70、 HRD:40-77、 HRE:70-100 HRF:60-100、HRG:30-94、HRH:80-100、HRK:40-100、HRL:50-115 HRM:50-115、HRR:50-115、HRP:50-115、HRS:50-115、HRV:50-115 | HR15N:70-94 HR30N:42-86 HR45N:20-77 HR15T:67-93 HR30T:29-82 HR45T:10-72 | HRA:20-95、HRB:10-100 、HRC:10-70 、HRD:40-77 、HRE:70-100 、HRF:60-100 、HRG:30-94、HRH:80-100、HRK:40-100、HRL:50-115 HRM:50-115、 HRR:50-115、HR15N:70-94、HR30N:42-86、HR45N:20-77、HR15T:67-93、HR30T:29-82、HR45T:10-72 |
压头规格 | 金刚石洛氏压头 | ||
Φ1.5875mm钢球压头 | |||
转换标尺 | HR、HB、HV、HK等 | ||
硬度读取 | 液晶屏数字显示 | ||
数据输出 | 内置打印机 RS-232接口 | ||
试件最大高度 | 288mm | ||
压头中心到机身距离 | 150mm | ||
执行标准 | GB/T230, ISO 6508,ASTM E18 | ||
电源 | AC90-240V 50-60Hz | ||
外形尺寸(长宽高) | 730*300*670mm | ||
机器净重 | 约92kg |
标准配件
名称 | 数量 |
金刚石圆锥压头 | 1只 |
Ø1.5875mm钢球压头 | 1只 |
大平,中平,V型试台 | 共3只 |
洛氏/表洛硬度块 | 3块/2块 |
保险丝 | 共2只 |
电源线 | 1根 |
使用说明书 | 1本 |
产品合格证 | 1份 |
热敏打印纸 | 1卷 |
选配附件
洛氏硬度计控制与数据采集软件 | HR-SD-B |
电脑、打印机 |
